Cómo leer un dibujo técnico de una botella de licor de vidrio: una guía para marcas y destiladores

Introducción

En la industria del envasado de vidrio, un dibujo técnico es más que un simple boceto; es un contrato legalmente vinculante entre la destilería y el fabricante. Ya sea que esté lanzando un licor artesanal o un vodka premium, malinterpretar unos pocos milímetros puede provocar fugas en las tapas o desastres en el etiquetado.

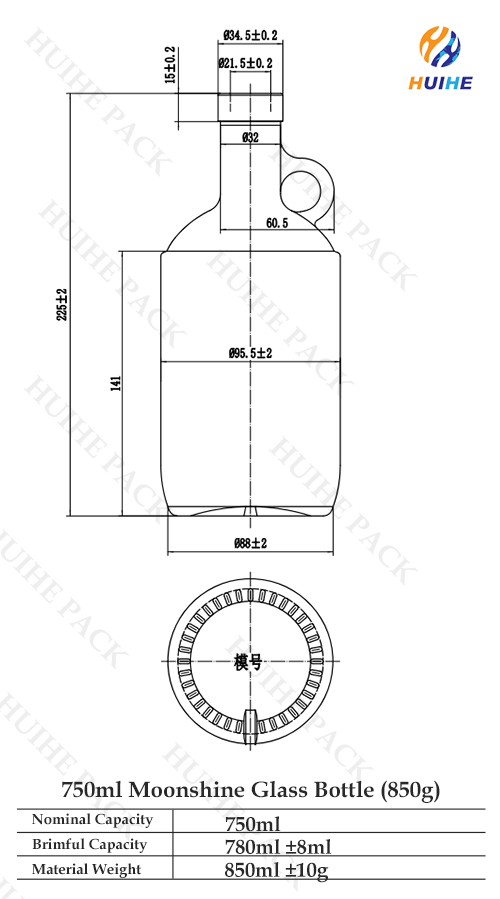

En esta guía, utilizamos un plano de la jarra de vidrio Moonshine de 750 ml para explicar cómo leer estos documentos y por qué son fundamentales para las etapas de moldeado, llenado y envasado.

Términos y abreviaturas

Comprensión de las dimensiones, tolerancias y especificaciones clave para su botella personalizada.

1. La anatomía de una botella de alcohol (dimensiones clave)




   Cuando miras un dibujo, verás varias dimensiones codificadas con letras cerca del cuello. Estos son cruciales para el ajuste de su cierre:

   T (diámetro de rosca):	El diámetro exterior del hilo continuo.
   E (diámetro exterior del cuello):	El diámetro del cuello excluyendo el hilo.
   Yo (diámetro interior):	La dimensión más crítica para el ajuste del corcho o tapón.
   Alto (altura total):	Desde la base hasta lo más alto del acabado.




2. Comprender la capacidad y el punto de llenado


   Un dibujo profesional no sólo muestra el tamaño; muestra el volumen

   Capacidad Nominal:	El volumen estándar (por ejemplo, 750 ml ).
   Capacidad rebosante:	El volumen total si se llena hasta el tope.
   Punto de llenado:	La distancia desde la parte superior del acabado hasta el nivel del líquido a capacidad nominal.




3. Por qué son importantes las tolerancias




   El vidrio es un material natural moldeado a altas temperaturas. Por lo tanto, ninguna botella es 'perfecta'.

   (1) Tolerancia de capacidad: normalmente expresada como ±5 ml o similar.

   (2) Tolerancia de peso: La variación en la propia masa del vidrio. Comprenderlos evita sorpresas durante la etapa de control de calidad.




4. Consejo profesional para destiladores

   Siempre verifique el área de limpieza de etiquetas . En un dibujo técnico, esto indica la superficie plana donde se puede aplicar su etiqueta sin arrugas ni burbujas.

' ¿ Necesita ayuda para revisar su dibujo? Envíelo a nuestros ingenieros para una auditoría gratuita. '

Del plano a la producción: por qué es importante

1. Diversificación de formas de botellas: áreas clave de enfoque

Si bien nuestro ejemplo presenta una jarra Moonshine , las diferentes formas de botellas de bebidas espirituosas tienen prioridades técnicas únicas en un plano:

• Botellas redondas : La atención se centra en la cilindricidad . Un cuerpo cilíndrico perfecto garantiza que las etiquetadoras automáticas apliquen las etiquetas suavemente sin burbujas de aire atrapadas.

• Botellas cuadradas/rectangulares : la prioridad es el radio de la esquina . Si el radio es demasiado pequeño, puede provocar una distribución desigual del vidrio, lo que hace que las esquinas sean frágiles y propensas a romperse.

• Formas elegantes/irregulares: estos diseños deben indicar claramente el centro de gravedad . Esto es fundamental para evitar que las botellas se vuelquen en las líneas de llenado de alta velocidad.




2. Plano para moldear: la base de la personalización

• Confirmación del diseño: El dibujo técnico es la única autoridad para la fabricación de moldes. Una vez que se firma el dibujo, los moldes se tallan con precisión de acuerdo con estas especificaciones milimétricas exactas.

• Representación de 2,5D a 3D: para ayudar a las marcas de bebidas espirituosas y destilerías a visualizar el producto final, podemos proporcionar representaciones en 3D basadas en el plano 2D. Esto le permite evaluar el impacto estético antes de invertir en moldes físicos.




3. Compatibilidad posterior: evitar errores costosos

Comprender el dibujo garantiza que su botella se integre perfectamente con el resto de su cadena de producción:

• Llenado (el punto de llenado): si el punto de llenado está marcado de manera incorrecta en el dibujo, puede provocar un 'sobrellenado' (desbordamiento de desperdicios) o un 'llenado insuficiente' (parecer menos que lleno), los cuales dañan la reputación de la marca.

• Embalaje (tolerancia del diámetro): si el diámetro real de una botella está en el límite superior de la tolerancia, es posible que no quepa en las cajas personalizadas que haya pedido por adelantado . Verifique siempre estas dimensiones con su socio de embalaje.

• Sellado (el diámetro interno): La dimensión marcada ' I ' es el estándar de oro para elegir el corcho o tapón adecuado . Recomendamos encarecidamente enviar muestras de corcho para pruebas de sellado inmediatamente después de finalizar el dibujo.

Consejos profesionales para marcas de bebidas espirituosas

Qué tener en cuenta al firmar un dibujo técnico:

• Planitud del panel de etiquetas: asegúrese de que el dibujo especifique un área de superficie plana que cumpla con los requisitos de su máquina etiquetadora. Cualquier ligera curvatura en la zona de etiquetado puede provocar burbujas de aire o etiquetas desalineadas durante la aplicación a alta velocidad.

• Espacio libre (sala de expansión): siempre verifique que la capacidad máxima proporcione suficiente espacio libre por encima de la capacidad nominal . Este espacio es vital para permitir la expansión del líquido durante el tránsito, especialmente cuando los contenedores están expuestos a temperaturas variables.

• Flexión de fondo (The Punt): para whisky premium o licores de alta gama, verifique la profundidad de la flexión de fondo. Una batea más profunda no sólo añade resistencia estructural sino que también mejora la 'presencia' y el valor estético de la botella, cumpliendo con las expectativas de una marca de lujo.







Conclusión

No adivines, verifica. Un proveedor de vidrio profesional siempre debe proporcionar un dibujo 2D detallado e, idealmente, una representación 3D antes de invertir en una producción en masa.

'¿Tiene un diseño personalizado? Cargue su dibujo aquí para que nuestros ingenieros realicen una revisión de viabilidad técnica gratuita.'
